【2016年5月10日投稿分 再掲】
前回、「ビス穴付（ビスあなつき）」のダイヤモンドカッターとは何か、
どんな時に使用するのかというご説明をいたしました。
今回は、「ビス穴付」ダイヤモンドカッターの、
ディスクグラインダーへの取り付け方をご説明いたします。
（ここでのご説明はヒダカオリジナル「KSセグメントプロ」と「日立電気ディスクグラインダG13S5」を使用しています。他メーカー商品、他機種には適さない事があります。）
＜取付に必要なもの＞
・ディスクグラインダー
・ビス穴付 ダイヤモンドカッター
・取付用ビス3セット（ダイヤモンドカッターに付属しています。）
・専用フランジ（下記のどちらかひとつ）
※専用フランジ（ボス金具）はディスクグラインダーのシャフト径によって
（ご注文の際は、ビス穴付ダイヤを取付るディスクグラインダーのシャフト径をご確認ください。）
＜取付方＞

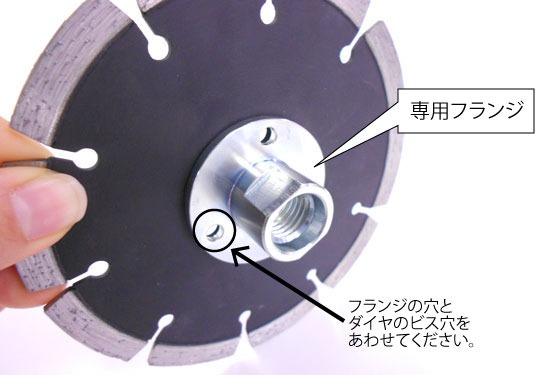

１.ビス穴付きダイヤモンドカッター（これ以降はダイヤと呼びます）へ「専用フランジ（別売）」をはめこむ。
2.取付用ビス（4サラネジ）をオモテ側から入れる。（ビス頭の形状と合う穴に入れる。）
※ダイヤのどちら面からも取付られるように、「オモテ面（印刷面）からビスを入れる時用」「ウラ面からビスを入れる時用」の穴が、それぞれ3個づつあいています。

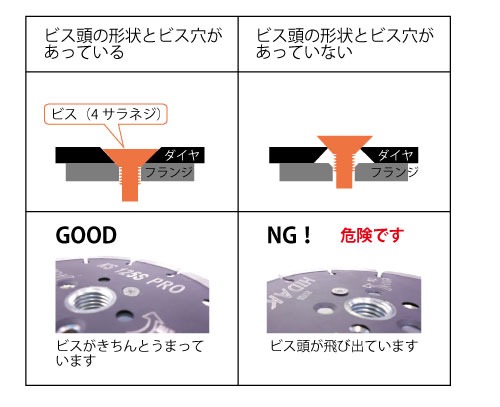

ビスの頭の形状とぴったりあい、ビス頭が完全にダイヤにうまる穴にビスを入れてください。
あわない穴で無理やり取り付けると、ビス頭が飛び出した状態になり、作業時に切断物にあたってしまいます。
このような状態ですとネジにダメージをあたえ、ダイヤが外れる危険があります。
イラストはイメージです。
専用フランジ以外のフランジをご使用になった際も、相性が悪く同様にビス頭が飛び出てしまうことがあります。ご注意ください。
3.フランジ側からビスを、「①平ワッシャー」「②スプリングワッシャー」「③ナット」の順に固定する。
「2.」「3.」をくりかえし、3箇所しっかり固定する。
これで専用フランジとダイヤがしっかりと固定されます。
4.専用フランジを取付けたダイヤを、グラインダーにねじこみながら取付る。
5.ディスクグラインダーのロックピンを押してシャフトを固定し、スパナで十分に締め付ける。
（スパナは付属しておりません。お手持ちのものをご使用ください。）
6.取付終了

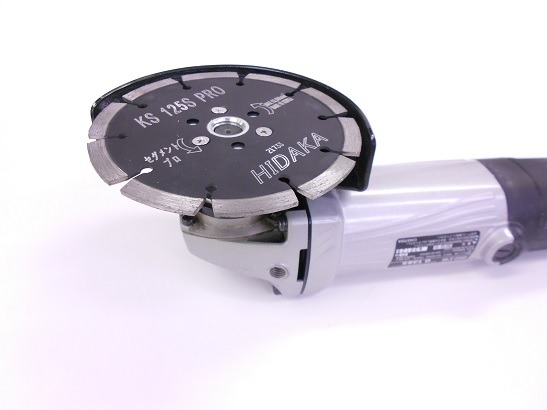

「ビス穴付」ダイヤを取付けたディスクグラインダー
「ビス穴付」ダイヤ ディスクグラインダーへの取付方（プリントアウト用PDF）
↑ プリントアウト用（印刷用）データです。
